FAMP-6400通用型壓力分布測試係統
● 可360°彎曲傳感器柔性材質
● 可做到測點密度36點/cm²
● 測點數可做到6400個
● 支持量程100Mpa
● 傳感器客製化服務
產品詳情
ForceMapping-6400通用型壓力分布測試係統
係統綜述:
香蕉影视ForceMapping係統是上海香蕉影视測試設備有限公司研發的一套專用於力學的薄膜壓力分布測試係統，可測量接觸麵的接觸壓力分布情況。柔性傳感器厚度（0.2mm），大量的測點（6400測點）能夠將整個接觸麵的壓力以2D、3D雲圖、表格的方式表現出來，方便客戶更好的進行科研與檢測。ForceMapping廣泛應用於：機械（航天、航空、船舶、汽車、電梯、起重機等）、土木工程（岩土、結構、橋梁、水利、環境等）、生物力學（關節、足底、步態、握力等）。

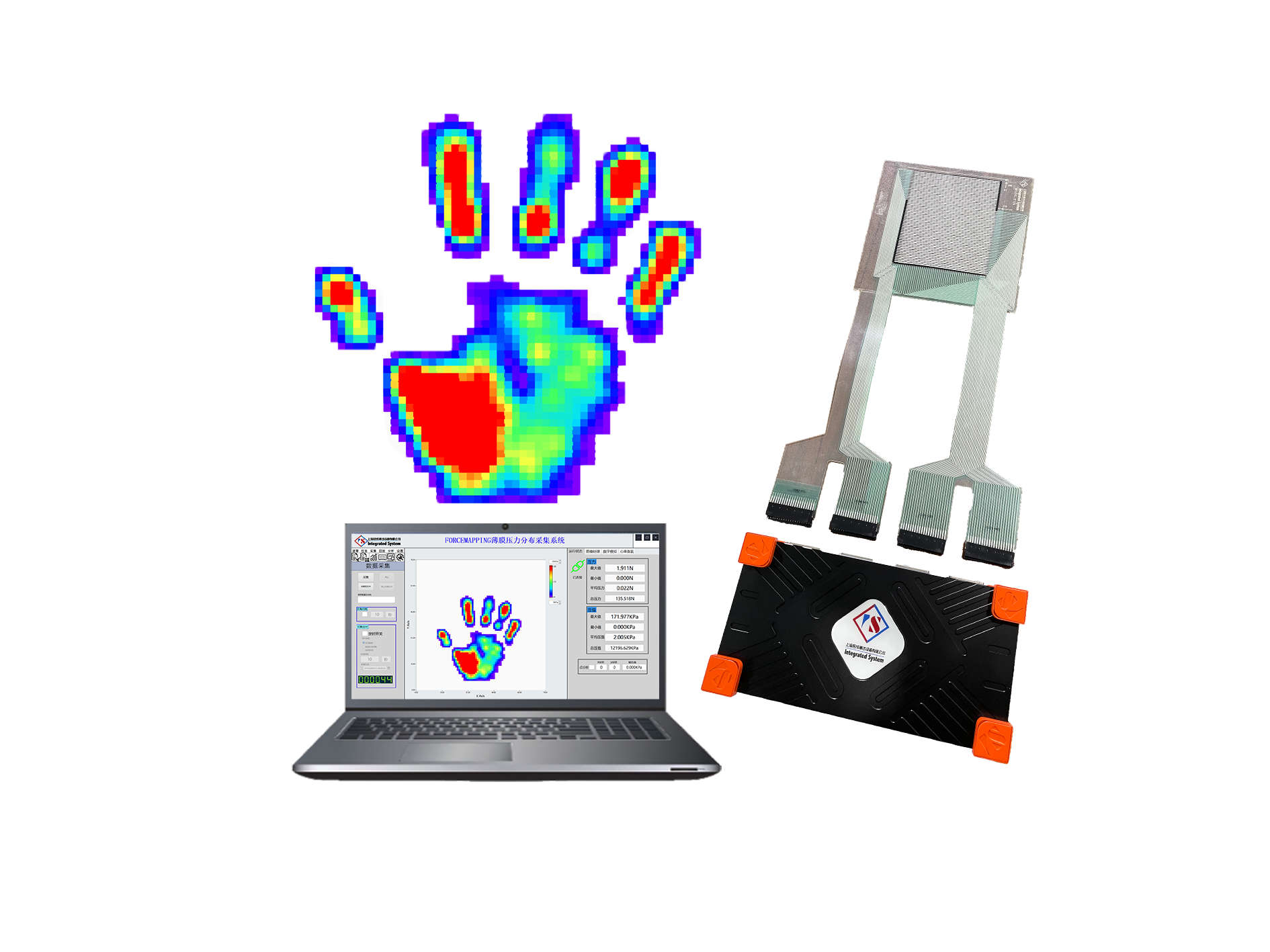

係統組成：
|
|
|

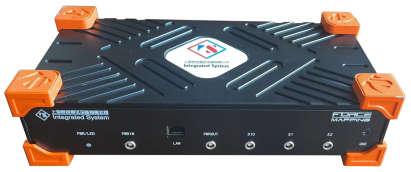

分布式薄膜傳感器 | FAMP-6400采集儀 | 分析軟件 |
係統參數：采集器FMAP-6400
| ● 采樣率： 20Hz、100Hz、300Hz、600Hz，支持動、靜態測試 ● 測點數：可做到6400測點（根據薄膜壓力傳感器） ● 擴展能力：可擴展同時連接16台主機 ● A/D：16位 ● 通訊方式：以太網 ● 支持模擬量信號采集 |

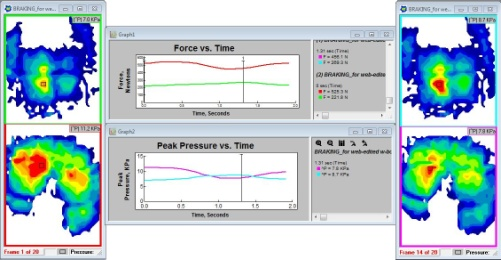

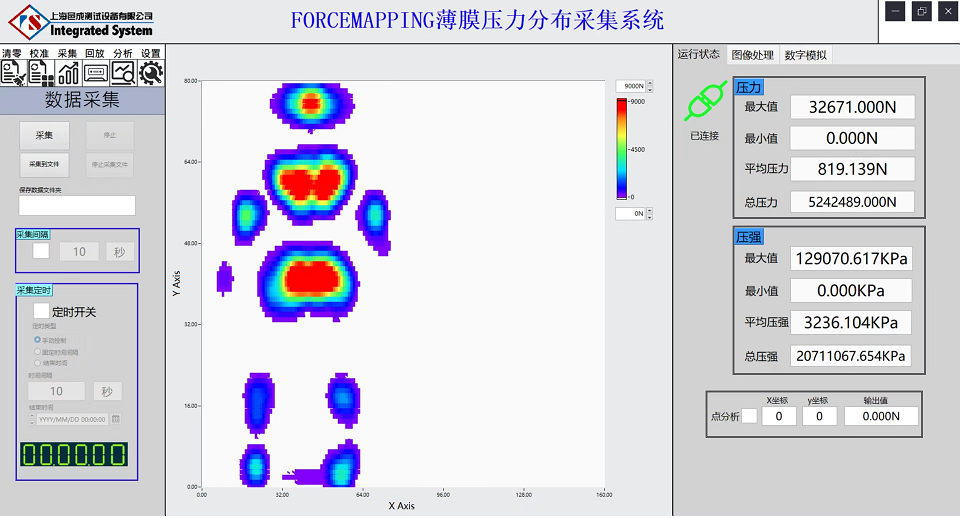

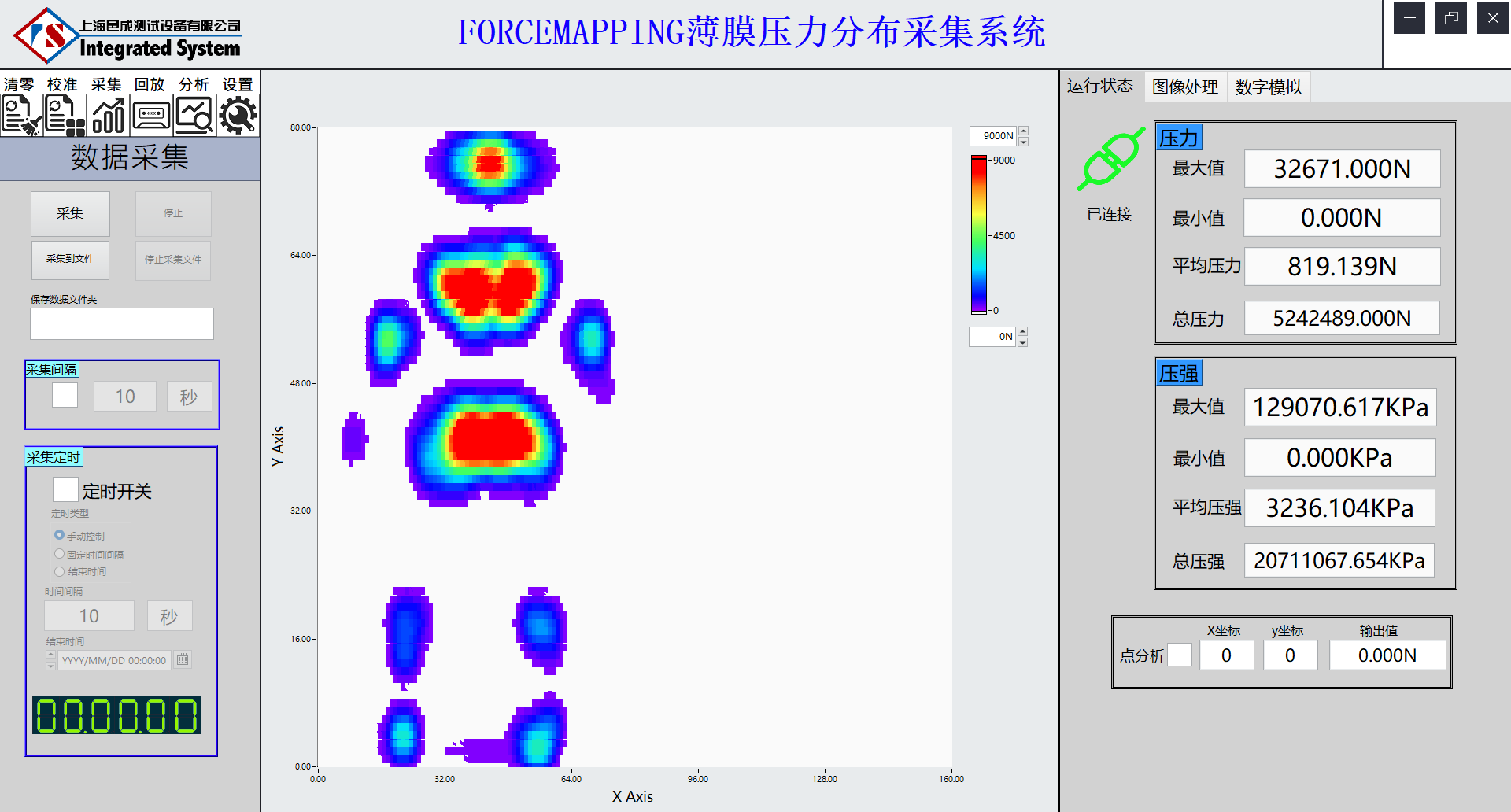

係統參數：ForceMapping分析軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步顯示 ● 數據存儲：壓力數據快照、AVI視頻、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄重心偏移及重量分布、不同區域壓力隨時間的變化曲線 ● 瞬時分布分析：記錄重心偏移及重量分布 ● 隨時變化分析：記錄不同區域壓力隨時間的變化曲線 |
係統參數：更多傳感器型號
型號 | 尺寸 （mm） | 量程 | 測點數 | 測點密度 | 分辨率 | 使用範圍 |
6120薄膜壓力傳感器 | 120×150 | 20Kpa-20Mpa | 2888測點 | 16點/cm² | 0.2% | 接觸壓力 CPR 推拿力 |
6260薄膜壓力傳感器 | 260×260 | 300Kpa-50MPa | 6084測點 | 9測點/cm² | 0.2% | 電梯 車門 防護門 門窗壓力分布 |

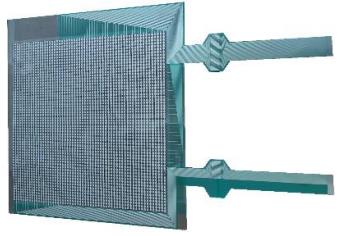

6360薄膜壓力傳感器 | 480x480 | 20kpa-20Mpa | 3600測點 | 2.04點/cm² | 0.2% | 坐臥力 接觸壓力 |
6933壓力分布傳感器 | 304~106 | 300kpa-1200kpa | 1933測點 | 6測點/cm² | 0.2% | 足底壓力 行走壓力 |
支持各類傳感器定製 | 可定製：0.8x1.8m | 0~50MPA | 0~6400測點 | 0~36測點/cm² | 0.2% | 各類場景應用 |
工業應用
足底壓力分布測試 |
握力分布測試 |
步態壓力分布測 |

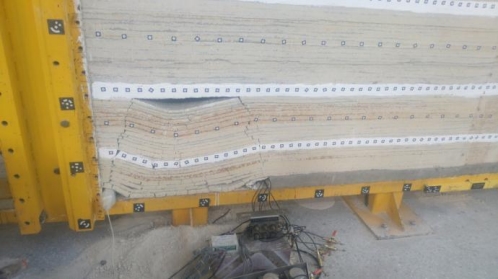

煤層壓力分布測試 |

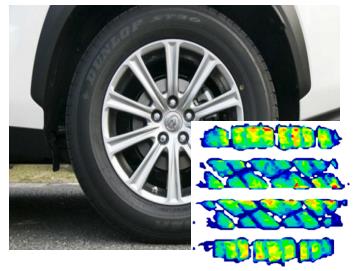

輪胎壓力分布測試 |
座椅壓力分布測試 |

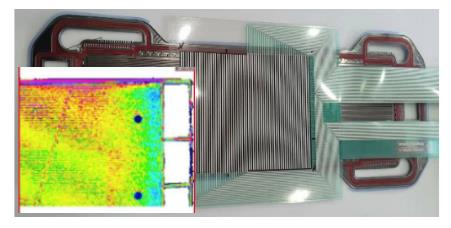

新能源電池壓力分布測試 |

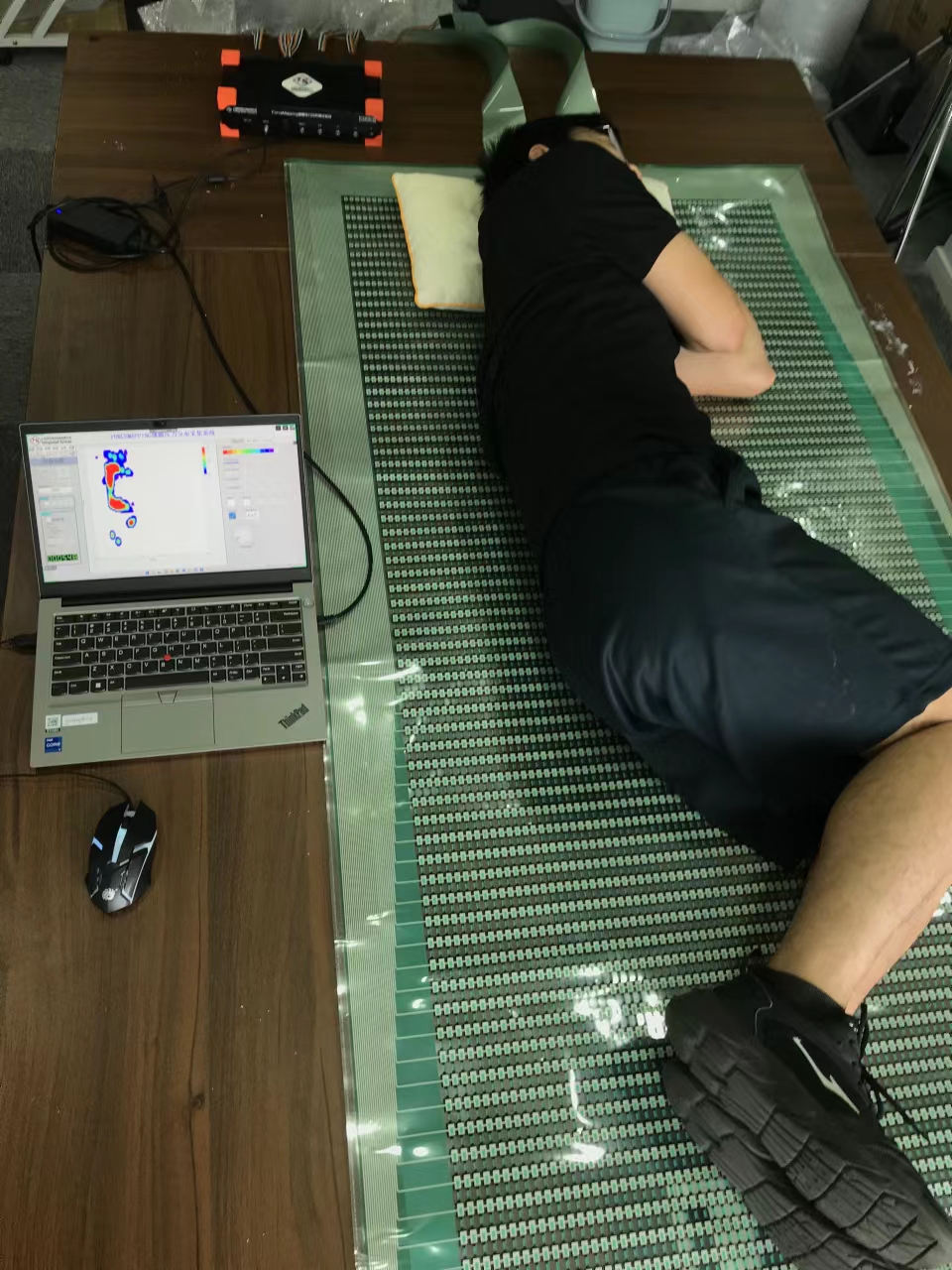

床墊壓力分布測試 |
汽車車門壓力分布測試 |
產品測試案例
|
|
|
河流對試塊的衝擊（衝刷）力測試 | ||
|
|
|

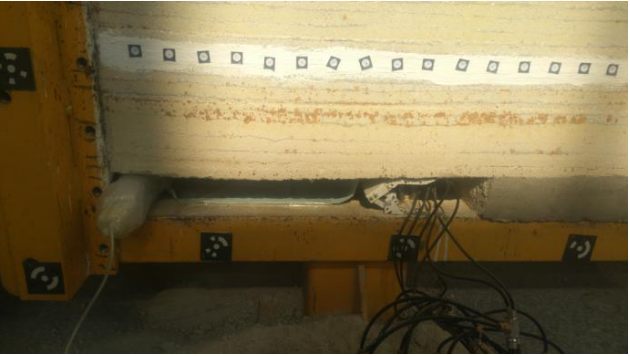

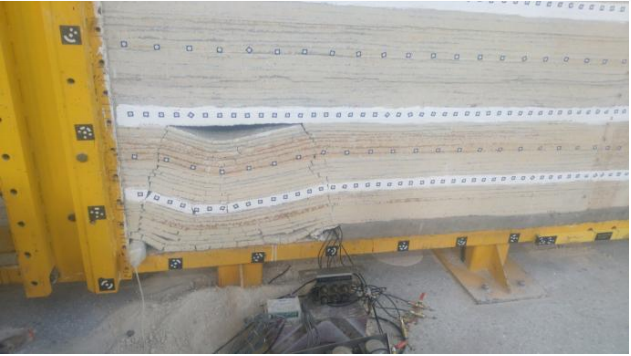

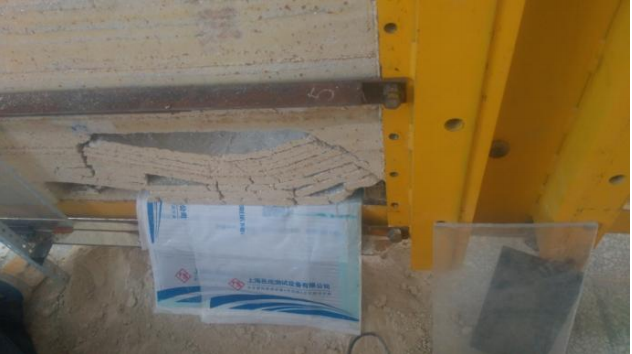

煤礦垮塌模擬測試 | ||
|
|
|
輪胎下落運動軌跡與壓力分布測試 | ||
