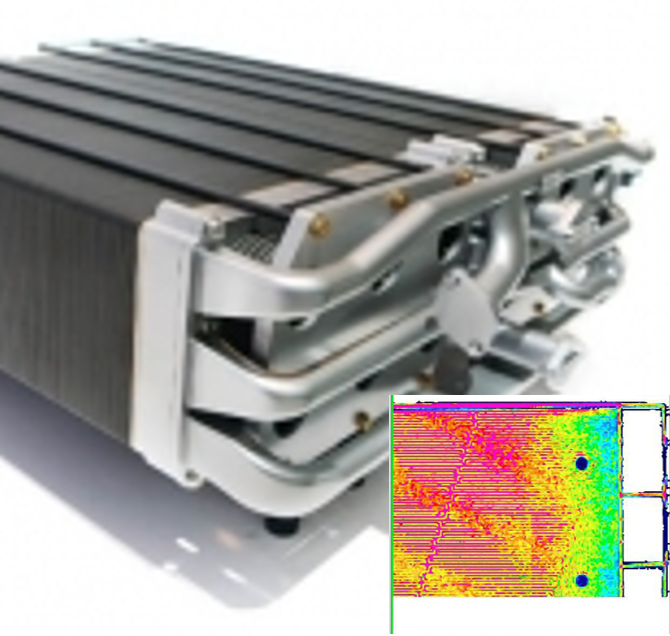

ForceMapping-Bettery電池壓力分布測試係統
● 電芯內電極片分層嚴重問題
● 循環充放電的電芯膨脹力分布，
● 提供電芯與工裝冶具間的受力情況
產品詳情
ForceMapping-Bettery電池壓力分布測試係統
|
|
係統綜述：

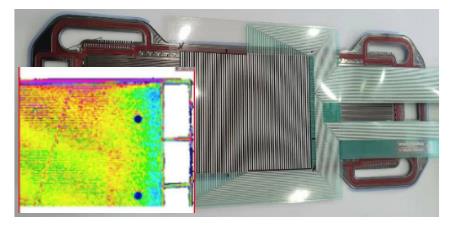

Forcemapping -Battery電池壓力分布測試係統，能夠通過薄膜壓力分布傳感器測量電池在循環鼓脹過程中受力不均勻情況。0.2mm的超薄柔性傳感器能夠安裝在電芯內，不影響電池結構。可以把整個接觸麵的接觸壓力以彩色圖的方式顯示出來。
產品詳細參數：

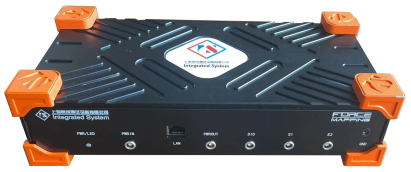

係統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16台主機 ● A/D：16位 ● 通訊方式：以太網 |

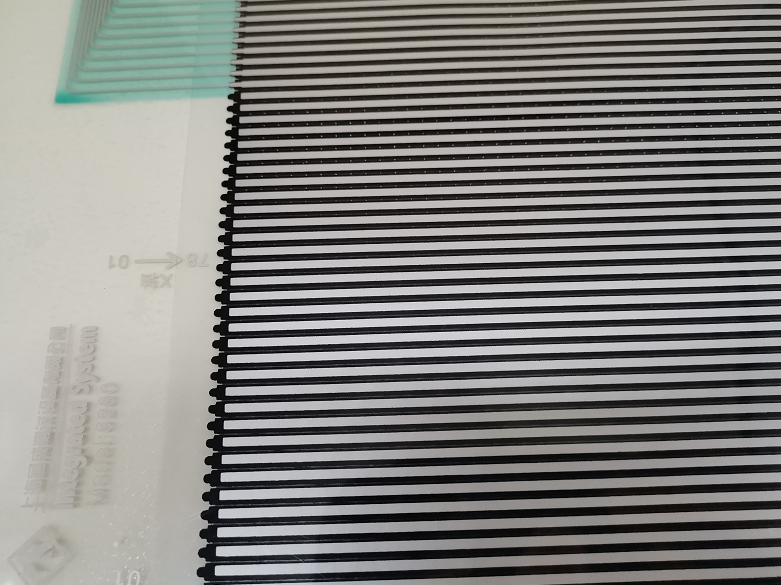

係統參數：6260分布式傳感器
| ● 尺寸：260（W）x 2606（L）mm ● 量程：300kpa、500kpa、1000kpa、1200kpa ● 測點密度：9測點/cm² ● 使用範圍：新能源電池、燃料電池 |

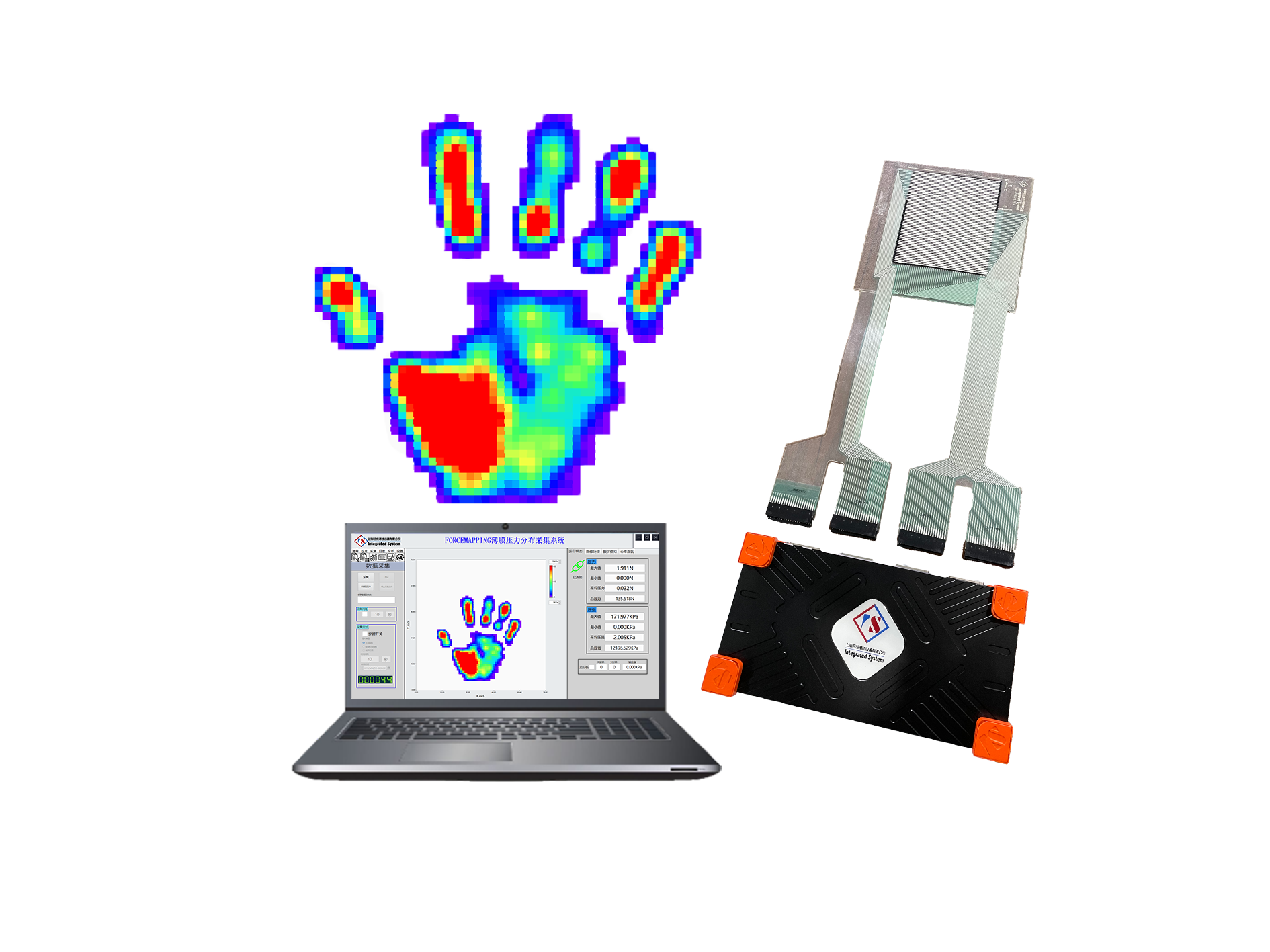

係統參數：ForceMapping分析軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：

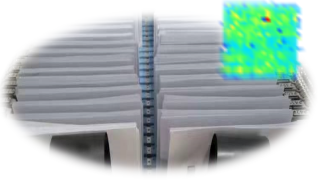

新能源電池壓力分布測試

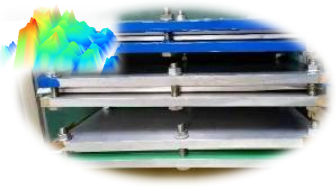

現場圖片 |
現場圖片 |
測試綜述：
1. 本次實驗，香蕉影视 ForceMapping 薄膜壓力分布測試係統能夠準確捕捉到電芯在循環鼓脹過程中受力情況。
2. 電芯內電極片分層情況，提供電芯與工裝冶具間的受力情況。
3. 壓力分布雲圖能夠導出 excel 文件，薄膜傳感器上 3600 個點的數據都能夠數字化獲取。
3. 實驗數據可靠，實驗過程中數據穩定，客戶能夠得到有效實驗數據。
