Forcemapping-Tyre輪胎壓力分布測試
● 輪胎不同高度下落的落點位置與壓力分布情況
● 輪胎的行進軌跡
● 輪胎在不同地麵的壓力分布情況
產品詳情
Forcemapping-Tyre輪胎壓力分布測試
|
|
係統綜述:
Forcemapping-Tyre輪胎壓力分布測試係統，能夠通過薄膜壓力分布傳感器測量輪胎與地麵的壓力分布情況。0.2mm的超薄柔性傳感器能夠平鋪在地麵上，不會影響輪胎與地麵的接觸情況。一張傳感器有3600多個壓力測點，係統能夠將整個接觸麵的壓力以彩色雲圖方式呈現。
產品詳細參數：

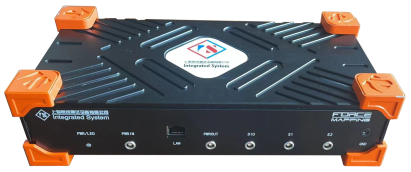

係統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16台主機 ● A/D：16位 ● 通訊方式：以太網 |
係統參數：6260分布式傳感器
| ● 尺寸：260（W）x 2606（L）mm ● 量程：300kpa，500kpa，1000kpa，1200kpa ● 測點密度：9測點/cm² ● 使用範圍：輪胎壓力測試，汽車，摩托，自行車、電動車 |

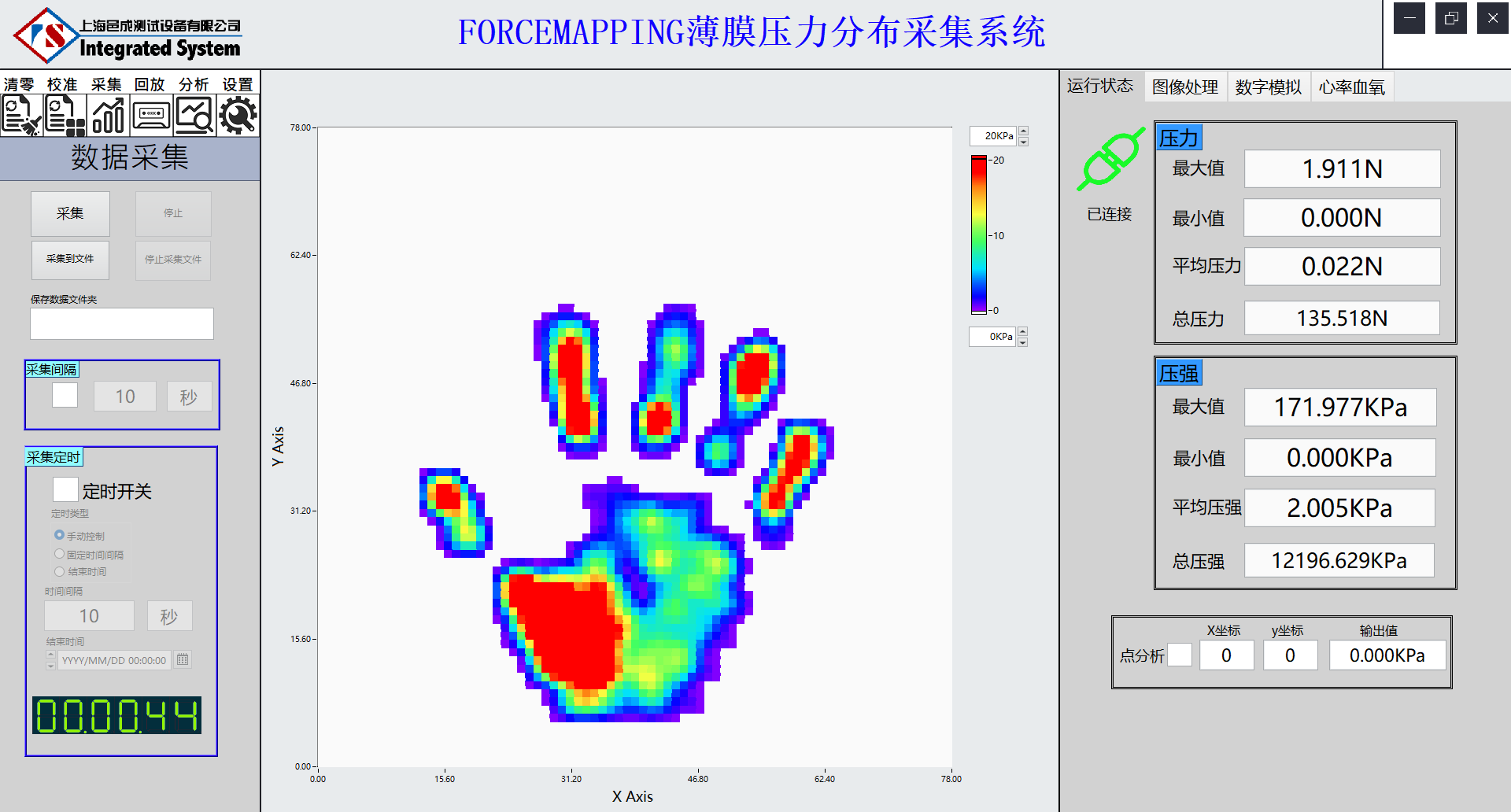

係統參數：ForceMapping分析軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：
輪胎運動軌跡與壓力分布測試
項目情況：
測試輪胎在不同高度滑行下落時的運動軌跡與壓力分布情況。本實驗采用高速動態采集，采樣率高達300Hz，能夠采集下落瞬間的壓力分布情況與落點軌跡，並能夠以力的雲圖形式顯示。

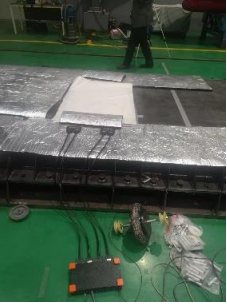

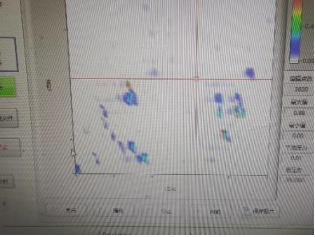

現場圖片：
|
|
|
|
|
|
|
|
|
測試綜述：
1. 本次實驗，香蕉影视 ForceMapping 薄膜壓力分布測試係統能夠準確捕捉到輪胎下落瞬間的壓力分布數據與圖像，並且能夠捕捉到後續輪胎的運行軌跡。
2. 客戶之前未接觸過薄膜壓力分布測試，在我司的指導培訓下，對係統的原理、使用等都完全掌握。
3. 壓力分布雲圖能夠導出 excel 文件，薄膜傳感器上 3600 個點的數據都能夠數字化獲取。
3. 實驗數據可靠，實驗過程中數據穩定，客戶能夠得到有效實驗數據。
