Forcemapping -Gait步態壓力分布測試係統
● 提供來自步態周期中多個連續足跡的時空數據。
● 行走或奔跑過程中的壓力實時監測。
產品詳情
Forcemapping -Gait步態壓力分布測試係統
係統綜述：
Forcemapping-GAIT壓力分布步態分析係統是上海香蕉影视針對生物步態進行分析的係統，由1-5米長的可行走薄膜壓力傳感器步道+專業數據采集與步態分析軟件組成。能夠對任何接觸麵之間的壓力分布進行靜、動態測量。並將壓力分布以2D,3D彩色雲圖顯示壓力分布數據和輪廓，以此分析人在站立或行走過程中的足底壓力特性並進行分析。
產品詳細參數：

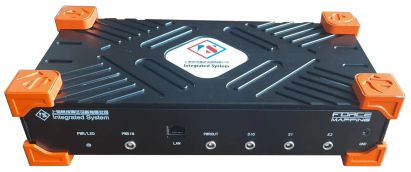

係統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16台主機 ● A/D：16位 ● 通訊方式：以太網 |

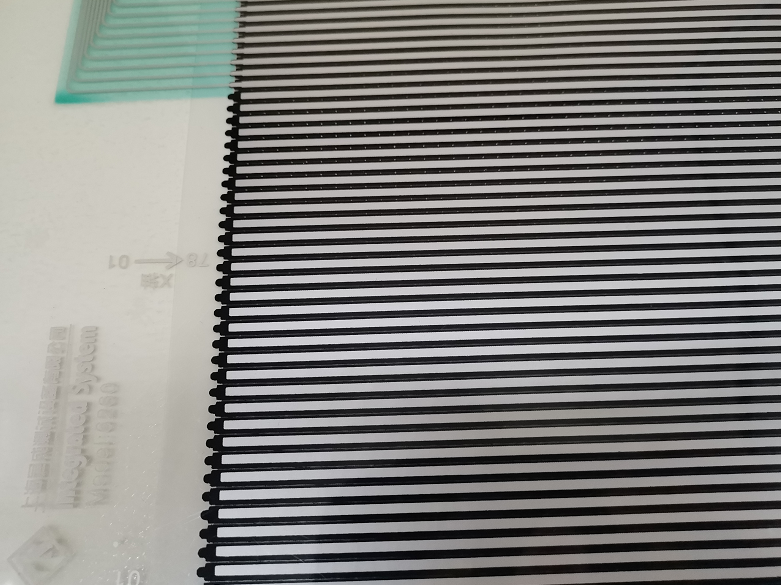

係統參數：52450分布式傳感器
| ● 尺寸：245（W）x 2450（L）mm ● 量程：40/70/350/1040/20600kpa ● 測點密度：5測點/cm² ● 使用範圍：步態分析，接觸壓力、土壓力 |
係統參數：ForceMapping分析軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：
鞋墊壓力分布測試

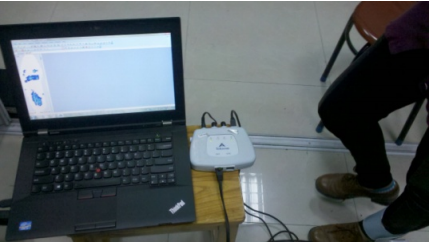

現場圖片 |
現場圖片 |

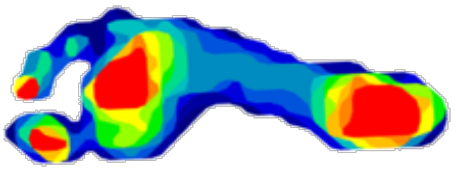

雲圖顯示 |

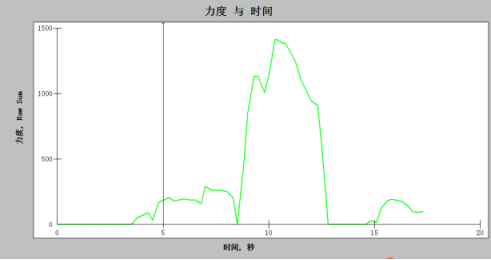

數據分析 |
測試綜述：
1. 鞋墊式壓力分布感測片隻有 0.1mm 厚度，並且可以自由裁剪，以滿足不同尺寸大小的足底測量。
2. 傳感器和 Handle 采集器使用專用接口連接，無多餘連接線，非常便攜。
3. 軟件簡單易操作，功能強大，以不同顏色顯示足底各個點壓力大小，非常直觀。
4. 還可以實時顯示足底各個區域隨著時間的變化曲線。
